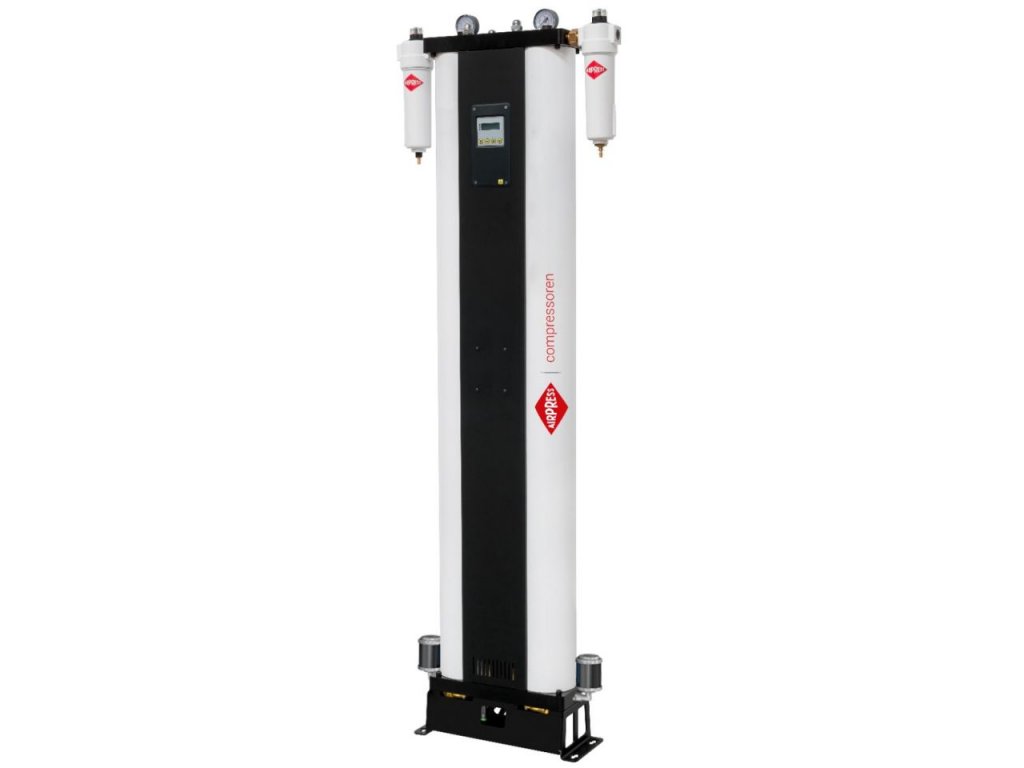

Adsorpční sušička vzduchu ADS 105 - 1750 l/min

Pro systémy stlačeného vzduchu je důležitý čistý stlačený vzduch. Spolehlivé zásobování stlačeným vzduchem umožňuje nepřetržitý chod procesu. OFAG3 je určen pro všechny aplikace, které splňují požadavky normy ISO8573-1.

Velkou výhodou adsorpčních sušiček OFAG3 je, že vnitřní strana filtru je opatřena povlakem. Díky tomu je reakce amoniaku s kondenzační vodou a hliníkem krytu minulostí. Tímto způsobem se předchází ucpání a poruchám. Adsorpční sušička má kontinuální tlakový rosný bod minimálně -20 °C a maximálně -70 °C. Tím se ze vzduchu odstraní 99,9 % vlhkosti. Adsorpční sušička je vybavena tlumiči hluku a viditelnými manometry a spojky z nerezové oceli zajišťují větší bezpečnost a lepší průtok vzduchu.

Filtry v sadě adsorpční sušičky

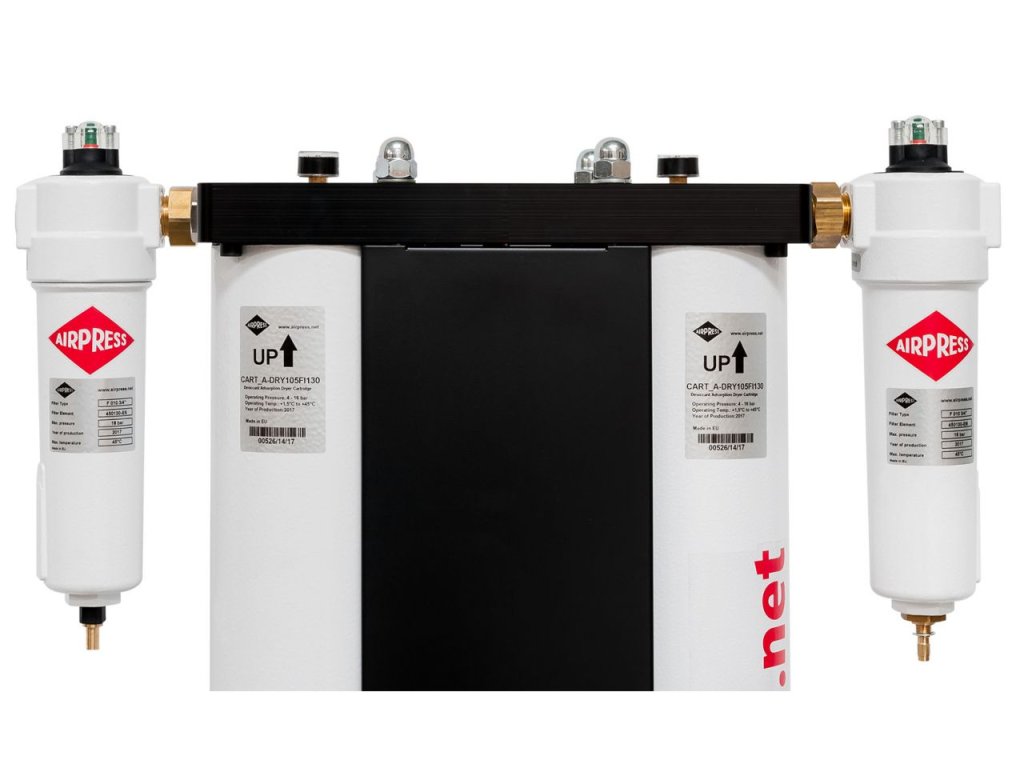

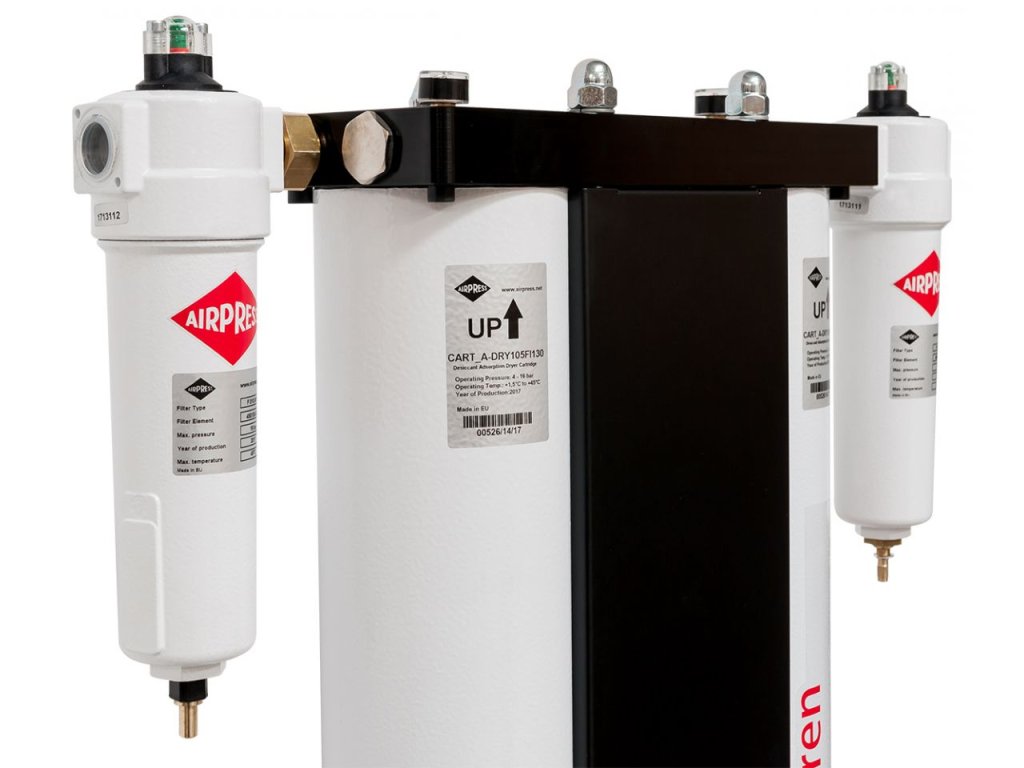

Pět filtrů, které čistí stlačený vzduch, splňuje požadavky normy ISO8573-1:1.3.1/0. V přední části sušičky jsou umístěny předfiltry (cyklónový filtr, P-filtr, S-filtr). Cyklonový filtr filtruje vodu ze stlačeného vzduchu. Rotační pohyb stlačeného vzduchu tlačí kondenzát proti skříni, takže voda klesá na dno skříně filtru. Vzduch opět stoupá vzhůru a je z 98 % zbaven kondenzátu. P-filtr je hrubý filtr, který čistí pevné části a ještě více vody. S-filtr je velmi jemný filtr pro pevné části a zbytky oleje až do velikosti 0,01 mikronu. Tím vzniká čistý stlačený vzduch.

R-filtr a A2-filtr jsou dva dofiltry. R-filtr je prachový filtr, který zastavuje jakoukoli adsorpci, která mohla projít kolonami. Filtr A2 je posledním filtrem, který odstraňuje olejové výpary až na zbytkovou hodnotu 0,005-0,001 mg/m3 pomocí kazety naplněné aktivním uhlím.

Byl instalován automatický vypouštěcí ventil s plovákovým spínačem, aby bylo možné odstranit kondenzovanou vodu z pouzdra cyklonového filtru. P-filtr má elektronicky řízený vypouštěcí ventil, který je ovládán funkcí časovače v řídicí jednotce. Funkce časovače byla ve skutečnosti zabudována do řídicí jednotky sušičky. Měli byste připojit kabeláž k tiskové desce řídicí jednotky.
